金屬材料檢測(cè)
倉(cāng)儲(chǔ)貨架檢測(cè)
無(wú)損探傷檢測(cè)
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測(cè)
可靠性測(cè)試
失效分析
環(huán)保測(cè)試

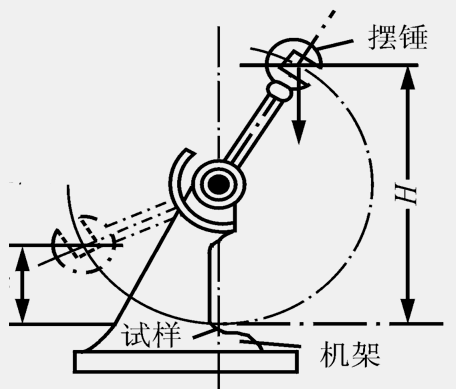

基本原理:夏比沖擊測(cè)試是用來(lái)測(cè)定金屬材料抗缺口敏感性(韌性)的試驗(yàn)。其原理是利用能量守恒定律，用規(guī)定高度和能量的擺錘對(duì)制備有U形缺口V形或無(wú)缺口的標(biāo)準(zhǔn)沖擊試樣，進(jìn)行一次性沖擊，使試樣沿缺口或中間位置沖斷，用斷裂前后擺錘位置的高度差來(lái)計(jì)算試樣的沖擊吸收功，即為KV,KU或KW。
a. KV2: V型缺口試樣使用2mm擺錘錘刃測(cè)得的沖擊吸收能量
b. KV8: V型缺口試樣使用8 mm擺錘錘刃測(cè)得的沖擊吸收能量
c. KU2: U型缺口試樣使用2 mm擺錘錘刃測(cè)得的沖擊吸收能量
d. KU8: U型缺口試樣使用8mm擺錘錘刃測(cè)得的沖擊吸收能量
e. KW2: 無(wú)缺口試樣使用2mm擺錘錘刃測(cè)得的沖擊吸收能量
f. KW8: 無(wú)缺口試樣使用8 mm擺錘錘刃測(cè)得的沖擊吸收能量
沖擊試樣的標(biāo)準(zhǔn)尺寸: 55mmX10mmX10mm; 55mmX10mmX7.5mm; 55mmX10mmX5mm; 55mmX10mmX2.5mm 通過(guò)協(xié)議也可以用其它厚度的試樣.
環(huán)境控制及操作要求:
除非另有規(guī)定,室溫沖擊試驗(yàn)應(yīng)在23℃士5℃進(jìn)行。對(duì)于試驗(yàn)溫度有規(guī)定的沖擊試驗(yàn),試樣溫度應(yīng)控制在規(guī)定溫度士2℃范圍內(nèi)進(jìn)行沖擊試驗(yàn)。
當(dāng)使用液體介質(zhì)冷卻或加熱試樣時(shí),試樣應(yīng)在轉(zhuǎn)移至沖擊位置前在該介質(zhì)中保持至少5min。 當(dāng)使用氣體介質(zhì)時(shí),試樣應(yīng)在該介質(zhì)中保持至少30min,
試樣從介質(zhì)中轉(zhuǎn)移至沖擊的間隔時(shí)間應(yīng)不大于5S.例外情況是當(dāng)室溫或儀器溫度與試樣溫度之差小于25℃時(shí),試樣轉(zhuǎn)移時(shí)間應(yīng)小于10s。
以上內(nèi)容就是深圳安普檢測(cè)給大家介紹的關(guān)于金屬材料沖擊測(cè)試主要試驗(yàn)原理及注意事項(xiàng)，大家可以參考了解。隨后關(guān)于第三方檢測(cè)相關(guān)內(nèi)容需要了解的，可以隨時(shí)咨詢安普檢測(cè)。
安普檢測(cè)作為一家獨(dú)立，嚴(yán)謹(jǐn)，誠(chéng)信的第三方檢測(cè)機(jī)構(gòu)，有十多年的測(cè)試及失效分析經(jīng)驗(yàn)，是您值得信賴的合作伙伴。隨后我們還會(huì)持續(xù)給大家更新更多關(guān)于第三方檢測(cè)相關(guān)內(nèi)容，大家可以隨時(shí)關(guān)注我們，或者有任何問(wèn)題可以隨時(shí)咨詢：18126547679。
